Apresentação dos Componentes
Componentes utilizados no projeto:
03 - 4n25
02 - LM358
01 - ATmega328
01 - 74ls74
01 - 74ls14
01 - 74ls86
01 - LM7805
03 - Resistor 10KΩ 5W
05 - Resistor 10KΩ 1/4W
03 - Resistor 220Ω
01 - Cristal Oscilador 16MHz
02 - Capacitor Cerâmico 3,3pF 50V
02 - Capacitor Eletrolítico 100µF 50V
02 - LEDs Vermelho 5mm
01 - Soquete Estampado 28p
03 - Soquete Estampado 14p
03 - Soquete Estampado 6p
02 - Soquete Estampado 8p
03 - Borne 2p
01 - Borne 4p
02 - Placa Cobreada
01 - Bateria 9V
05 - Papel Fotográfico
100g - Percloreto de Ferro
4n25: Fotoacoplador, sua função é fazer o isolamento entre dois circuitos
LM358: comparador de tensão
74ls14: NOT, usada para fazer a inversão do OR para obtenção de maior tempo de pulso
74ls86: porta lógica OR exclusiva
74ls74: Flip-Flop, usa-se para armazenar dados e enviar uma ação pro circuito posterior
LM7805: regulador de tensão
Resistores: usados para estimular a passagem de corrente no circuito e ao mesmo que evita a perca de algum componente
ATmega328: Microcontrolador, usado para envio de dados obtidos pelo flip-flop ativando assim o modulo bluetooth para que execute sua função
Cristal Oscilador 16MHz: regular e controlar o tempo do micro controlador realiza a execução do sinal clock
LEDs Vermelho 5mm : sinais do circuito

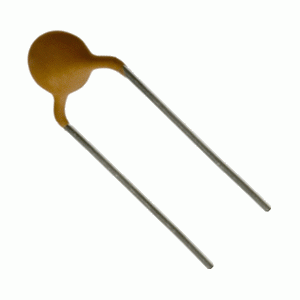

Capacitor Cerâmico 3,3pF 50V: Ligado ao cristal
Capacitor Eletrolítico 100µF 50V :fonte regulada
Bateria 9V 05 : Alimentação do circuito
Todos os componentes abaixo são de finalidade de acabamento e confecção da placa:
Soquetes Estampados de 6p, 8p, 14p e 28p
Borne de 2p e 4p
Placa Cobreada Simples
Papel Fotográfico
Percloreto de Ferro
